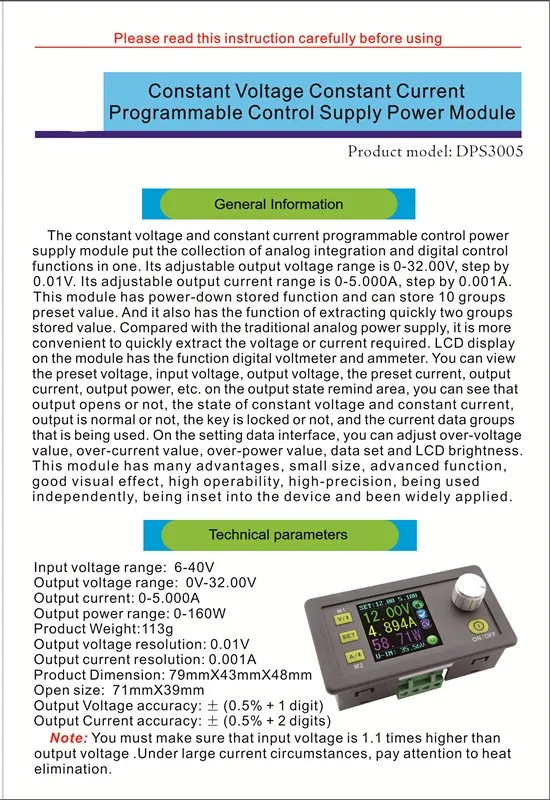

El módulo de fuente de alimentación de control programable de voltaje constante y corriente constante pone la colección de funciones de integración analógica y control digital en uno. Su rango de voltaje de salida ajustable es 0-32,00 V, paso por 0,01 V. Su rango de corriente de salida ajustable es 0-5.000A, paso por 0.001A. Este módulo tiene función almacenada de apagado y puede almacenar 10 grupos de valores preestablecidos. Y también tiene la función de extraer rápidamente dos grupos de valores almacenados. En comparación con la fuente de alimentación analógica tradicional, es más conveniente extraer rápidamente el voltaje o la corriente requerida. La pantalla LCD en el módulo tiene la función de voltímetro digital y amperímetro. Puede ver el voltaje preestablecido, el voltaje de entrada, el voltaje de salida, la corriente preestablecida, la corriente de salida, la potencia de salida, etc. en el área de recordatorio del estado de salida, puede ver que la salida se abre o no, el estado de voltaje constante y corriente constante, la salida es normal o no, La llave está bloqueada o no, y los grupos de datos actuales que se están utilizando. En la interfaz de configuración de datos, puede ajustar el valor de sobretensión, el valor de sobrecorriente, el valor de sobrecarga, el conjunto de datos y el brillo de la pantalla LCD. Este módulo tiene muchas ventajas, tamaño pequeño, función avanzada, buen efecto visual, alta operatividad, alta precisión, se utiliza de forma independiente, se inserta en el dispositivo y se aplica ampliamente.

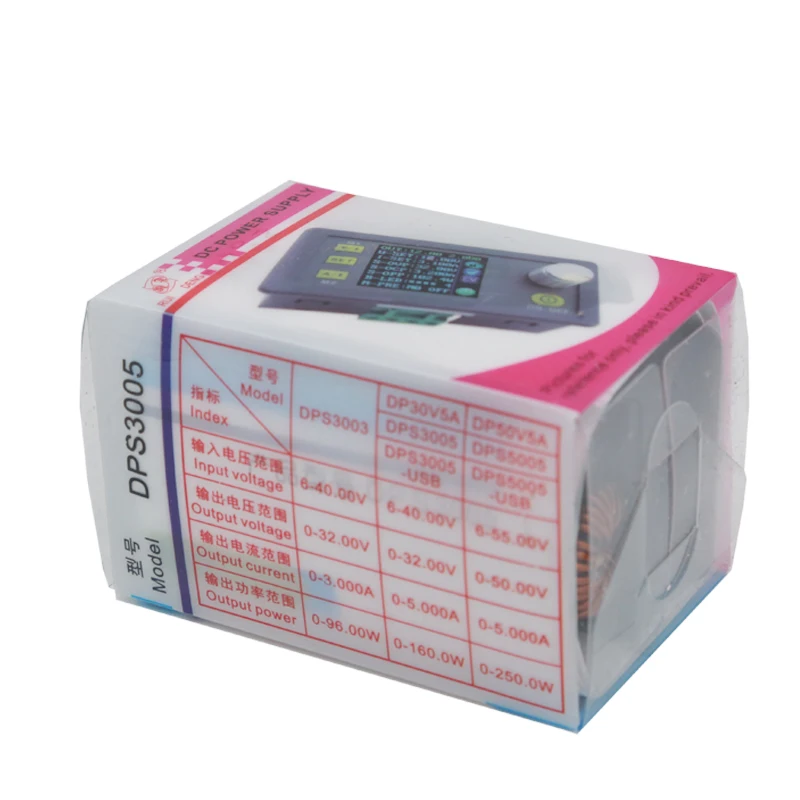

Parámetros técnicos

Rango de voltaje de entrada: 6,00-40,00 V Rango de voltaje de salida: 0V-32,00 V

Corriente de salida: 0-5.000A Rango de potencia de salida: 0-160,0 W

Peso del producto: Aproximadamente 113G Dimensión del producto: 79*43*48(mm) (L * W * H)

Tamaño abierto: 71mm * 39mm Resolución de voltaje de salida: 0,01 V

Resolución de corriente de salida: 0.001A Precisión del voltaje de salida: ± (0.5% + 1 dígitos)

Precisión de corriente de salida: ± (0.5% + 2 dígitos)

NOTA: debe asegurarse de que el voltaje de entrada sea 1,1 veces mayor que el voltaje de salida. En grandes circunstancias actuales, preste atención a la eliminación del calor.

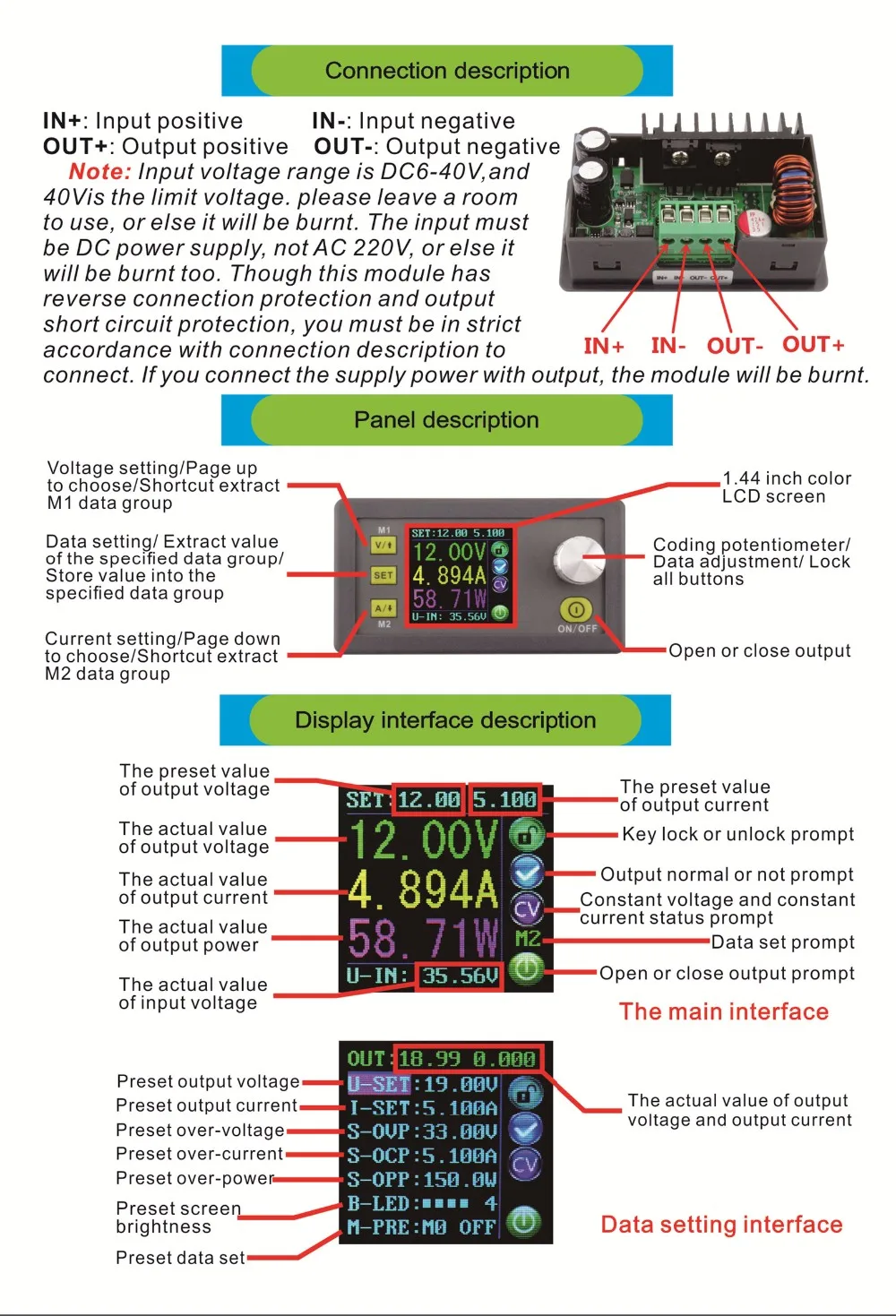

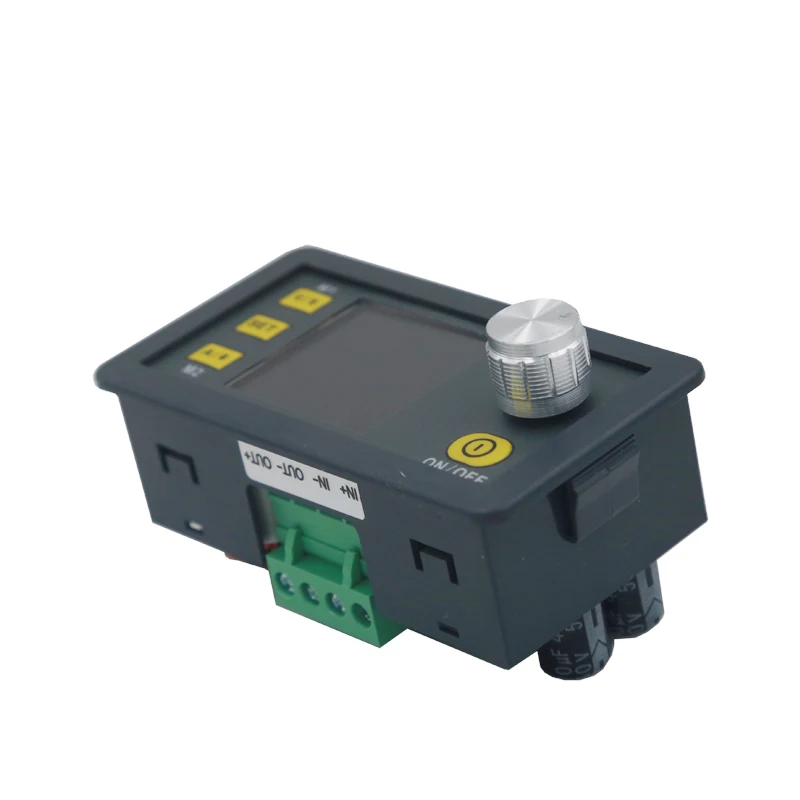

Descripción de la conexión

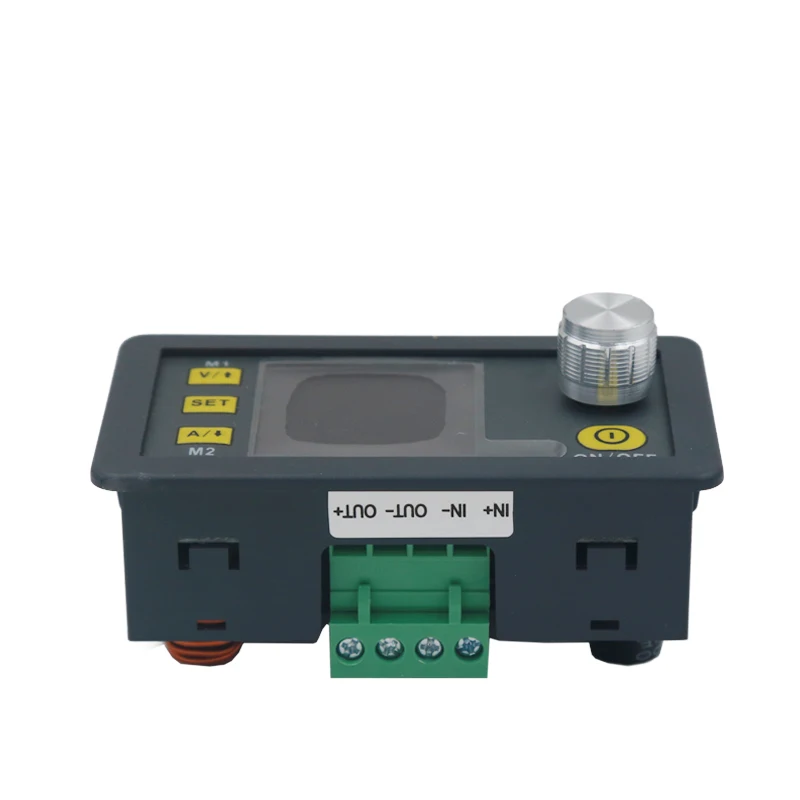

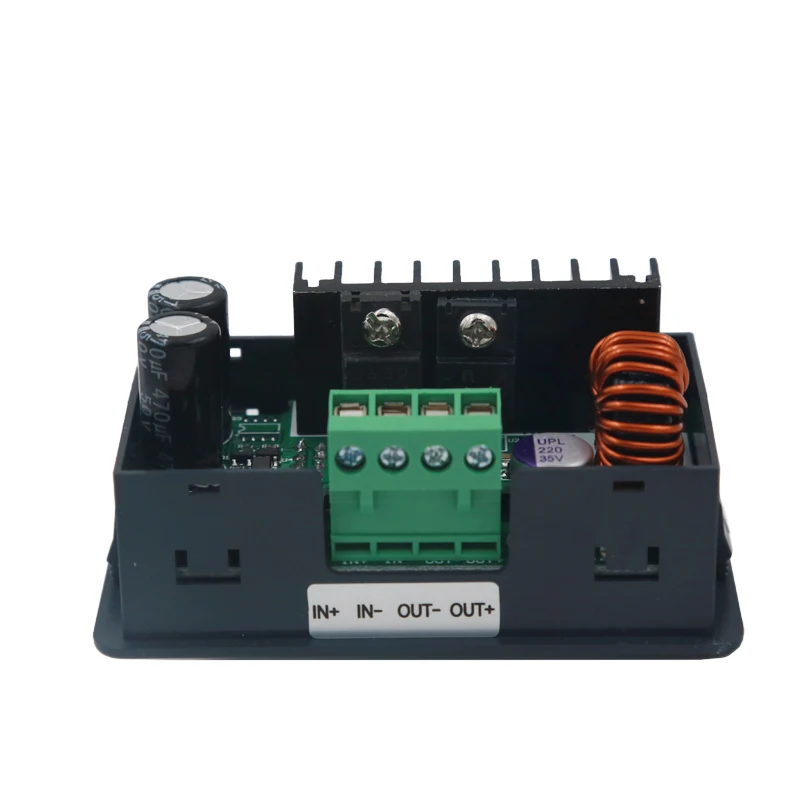

OUT +: Salida positiva: OUT-: Salida negativa

Nota: El rango de voltaje de entrada es DC 6-40V y 40V es el voltaje límite; por favor, deje una habitación para usarlo. De lo contrario, se quemará. La entrada debe ser una fuente de alimentación de CC, no CA 220V, o de lo contrario también se quemará. Aunque este módulo tiene protección de conexión inversa y protección contra cortocircuitos de salida, Puede meditar en estricta conformidad con la descripción de la conexión para conectarse. Si conecta la fuente de alimentación con salida, el módulo se quemará.

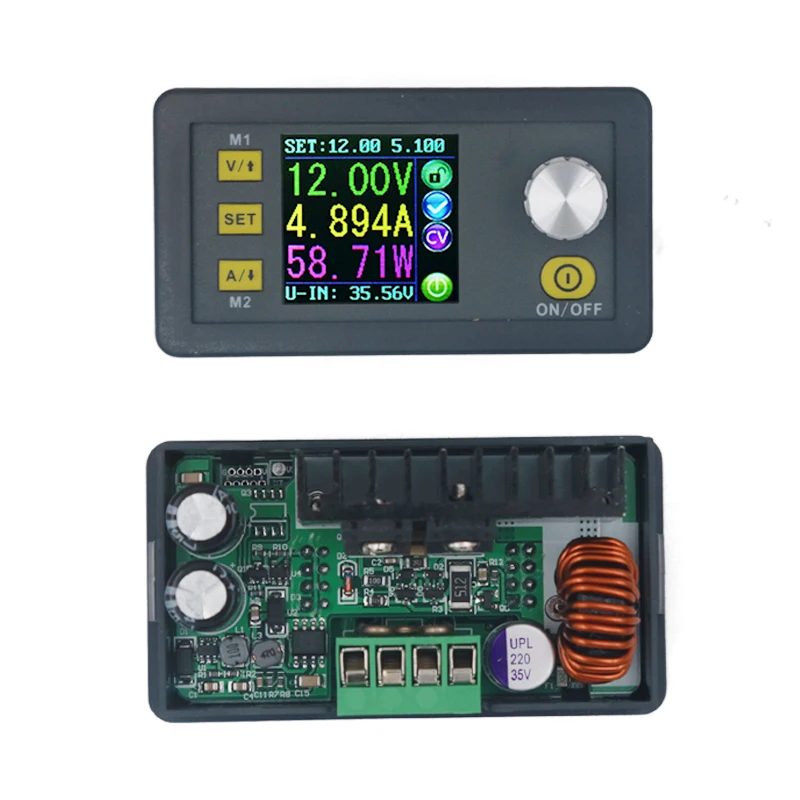

Descripción del panel

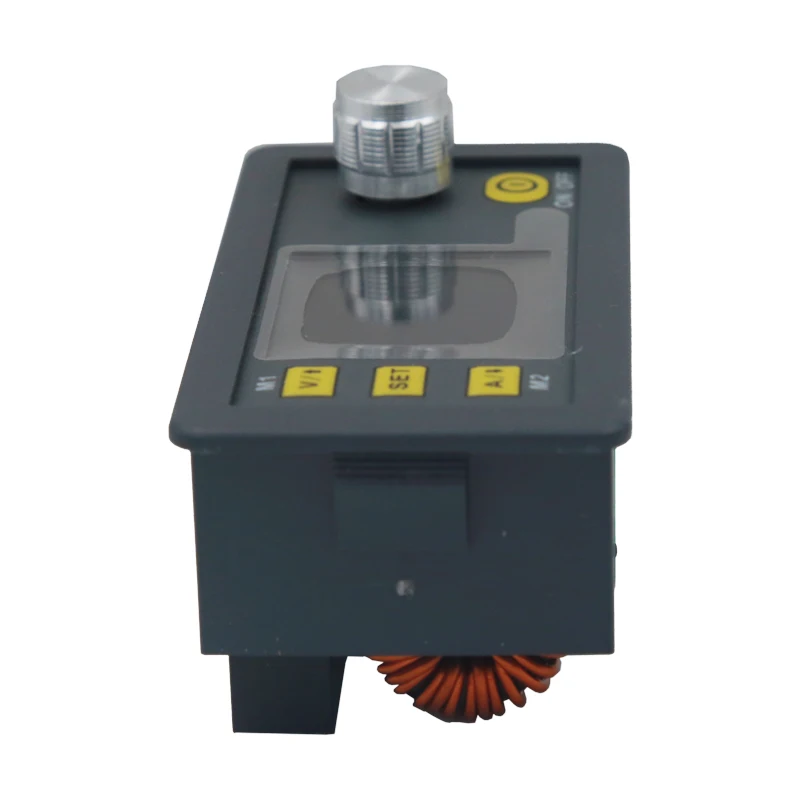

1-Configuración de voltaje/Página arriba para elegir/Acceso directo extraer grupo de datos M1

2-Configuración de datos/Extraer Valor del grupo de datos especificado/Almacenar valor en el grupo de datos especificado

3-Configuración actual/Página hacia abajo para elegir/Acceso directo extraer grupo de datos M2

Pantalla LCD a color de 4-1,44 pulgadas

5-Potenciómetro de codificación/Ajuste de datos/Bloqueo de todos los botones

6-Salida abierta o cerrada

Descripción de la interfaz de visualización

7-El valor preestablecido del voltaje de salida

8-El valor real del voltaje de salida

9-El valor real de la corriente de salida

10-El valor real de la potencia de salida

11-El valor real del voltaje de entrada

12-El valor preestablecido de la corriente de salida

13-Indicador de bloqueo o desbloqueo

14-Salida normal o no rápida

15-Indicación de estado de voltaje y corriente constante

16-Conjunto DE DATOS rápido

17-Abrir o cerrar indicador de salida

18-Voltaje de salida preestablecido

19-Corriente de salida preestablecida

20-Sobretensión preestablecida

21-Sobrecorriente preestablecida

22-Sobrepotencia preestablecida

23-Brillo de pantalla preestablecido

Conjunto de datos preestablecidos 24

25-El valor real del voltaje de salida y la corriente de salida

Instrucciones de funcionamiento

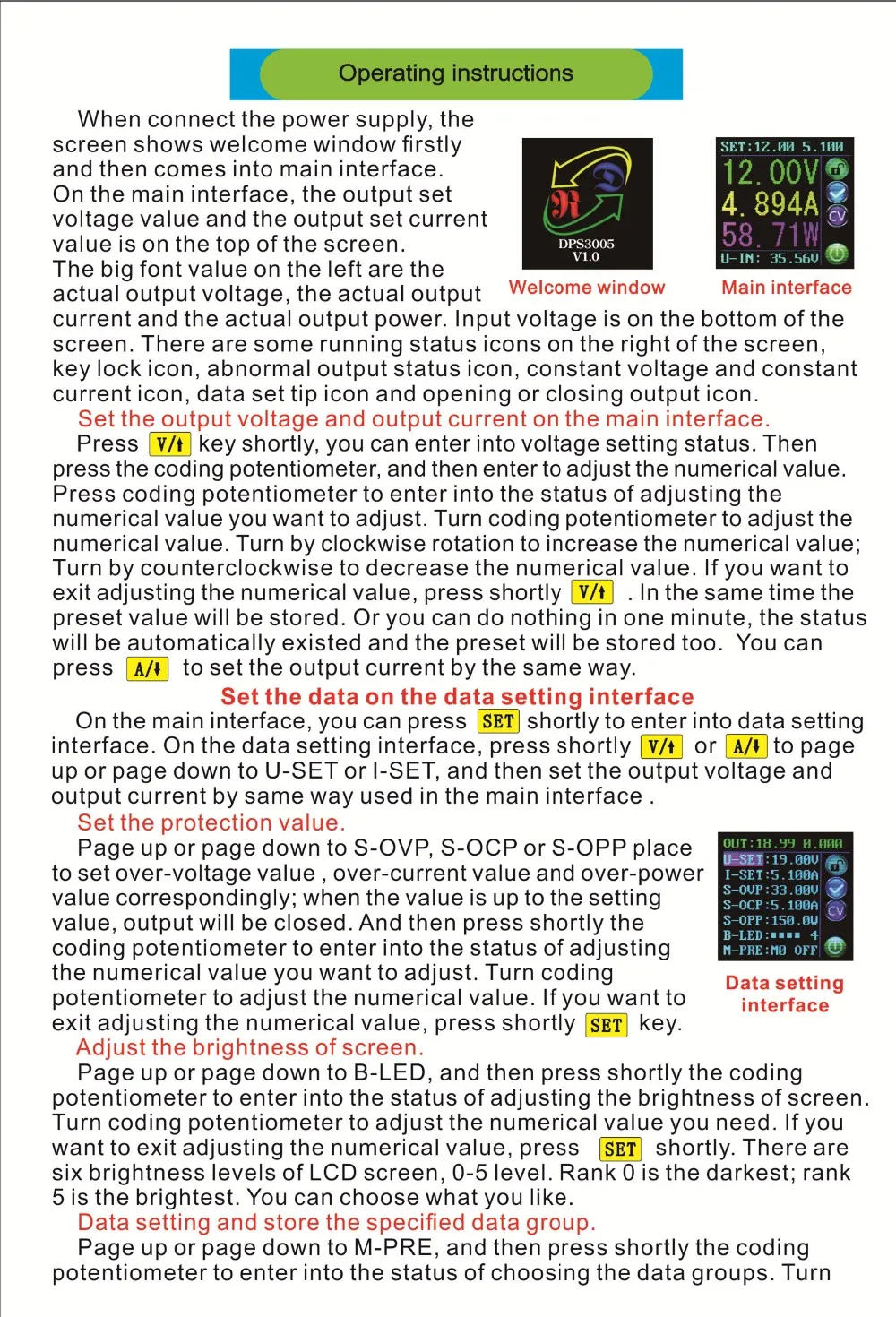

Cuando se conecta la fuente de alimentación, la pantalla muestra la ventana de bienvenida en primer lugar y luego entra en la interfaz principal. En la interfaz principal, el valor de voltaje establecido de salida y el valor de corriente establecido de salida están en la parte superior de la pantalla. El Valor de Fuente Grande de la izquierda es el voltaje de salida real actual, la corriente de salida real actual y la potencia de salida real actual. El voltaje de entrada está en la parte inferior de la pantalla. Hay algunos iconos de Estado de ejecución a la derecha de la pantalla, como el icono de bloqueo de teclas, el icono de estado de salida anormal, el icono de voltaje y corriente constante, el icono de punta de conjunto de datos y el icono de apertura o cierre de salida.

Establezca el voltaje de salida y la corriente de salida en la interfaz principal.

Presione la tecla V/↑brevemente, puede entrar en el estado de configuración de voltaje. Luego presione el potenciómetro de codificación y luego ingrese para ajustar el valor numérico. Pulse el potenciómetro de codificación para entrar en el estado de ajuste del valor numérico que desea ajustar. Gire el potenciómetro de codificación para ajustar el valor numérico. Gire en sentido horario para aumentar el valor numérico; Gire en sentido antihorario para disminuir el valor numérico. Si desea salir del ajuste del valor numérico, presione brevemente V/↑. Al mismo tiempo, se almacenará el valor preestablecido. O puede no hacer nada en un minuto, el Estado será automáticamente existente y el ajuste preestablecido se almacenará también. Puede pulsar A/↓para configurar la corriente de salida de la misma manera.

Establezca los datos en la interfaz de configuración de datos

En la interfaz principal, puede pulsar la tecla SET brevemente para entrar en la interfaz de configuración de datos. En la interfaz de configuración de datos, pulse brevemente V/↑ o A/↓ para subir o bajar a la página, o bien, para bajar a la página, o bien, para ir a la parte superior, o bien para la parte inferior, o bien para la parte inferior, Y luego configure el voltaje de salida y la corriente de salida de la misma manera utilizada en la interfaz principal.

Establezca el valor de protección.

Pase la página hacia arriba o hacia abajo hasta la página a la hora de establecer el valor de sobretensión, el valor de sobrecorriente y el valor de exceso de potencia en consecuencia; cuando el valor es hasta el valor de configuración, la salida se cerrará. Y luego presione brevemente el potenciómetro de codificación para entrar en el estado de ajuste del valor numérico que desea ajustar. Gire el potenciómetro de codificación para ajustar el valor numérico. Si desea salir del ajuste del valor numérico, presione brevemente la tecla SET.

Ajuste el brillo de la pantalla.

Suba la página o baje la página hasta la parte de abajo, y luego presione brevemente el potenciómetro de codificación para entrar en el estado de ajuste del brillo de la pantalla. Gire el potenciómetro de codificación para ajustar el valor numérico que necesita. Si desea salir del ajuste del valor numérico, presione brevemente la tecla SET. Hay seis niveles de brillo de la pantalla LCD, nivel 0-5. El rango 0 es el más oscuro; el rango 5 es el más brillante. Puede elegir lo que quiera.

Configuración de datos y almacenar el grupo de datos especificado.

Suba la página o baje la página hasta la parte de abajo, y luego presione brevemente el potenciómetro de codificación para entrar en el estado de elección de los grupos de datos. Potenciómetro de codificación de giro para elegir el grupo de datos que necesitas ver. Luego se mostrará el grupo de datos que necesita. Y luego presione el potenciómetro de codificación para entrar en el estado de cambio de estado de salida. Gire el potenciómetro de codificación para elegir ON o OFF. Cuando se elige ON, se extrae el grupo de datos y el estado de salida sigue siendo el mismo. Cuando se elige OFF, se extrae el grupo de datos y se cierra la salida. Si desea salir de la elección del conjunto de datos, pulse brevemente la tecla SET. A continuación, pulse en breve V/↑ o A/↓ A para ir dela página de arriba o de abajo a otro lugar para ajustar los datos que necesita. Después de realizar la configuración de datos, mantenga presionada la tecla SET más de 2S, todos los datos que establezca se almacenarán automáticamente en el grupo de datos especificado. Al mismo tiempo, puede ver el número de grupo a la derecha de la pantalla. Por fin puedes pulsar brevemente la tecla SET de vuelta a la interfaz principal.

Establecer salida predeterminada de arranque abierta o cerrada

Suba la página o baje la página hasta la posición de la parte de abajo, y luego presione brevemente el potenciómetro de codificación para entrar en el estado de configuración. Set ON, arranque por defecto abierto; SET OFF, arranque por defecto cerrado.

Descripción de la función.

Abrir o cerrar la salida.

Puede presionar la tecla ON/OFF para abrir o cerrar la salida en cualquier interfaz.

Bloquee el botón para evitar un funcionamiento incorrecto.

En cualquier interfaz, puede seguir presionando el potenciómetro de codificación más de 2S, todos los botones están bloqueados. Puede ver el icono de bloqueo de tecla a la derecha de la pantalla. Si desea desbloquear todos los botones, siga presionando el potenciómetro de codificación más de 2S, todos los botones están desbloqueados. El icono de desbloqueo se mostrará a la derecha de la pantalla.

GRUPO DE DATOS DE diez grupos de

El grupo M0 es el grupo de datos predeterminado de arranque. Cuando extraiga el grupo de datos que necesita, este grupo de datos cubrirá el grupo de datos M0 y se almacenará automáticamente en el grupo de datos M0.

Extraer el grupo de datos de almacenamiento de acceso directo M1 o M2.

En la interfaz principal, presione la tecla V/↑ o A/↓ durante más de 2 segundos para extraer los datos del grupo de almacenamiento M1 o M2 rápidamente. Al mismo tiempo, el número de grupo de datos correspondiente se mostrará a la derecha de la pantalla.

Extrae el grupo de datos especificado.

En la interfaz principal, mantenga presionada la tecla SET más de 2s, el número de secuencia del grupo de datos se mostrará a la derecha de la pantalla, puede activar el potenciómetro de codificación para elegir el grupo de datos que necesite. Y luego presione brevemente la tecla SET, puede extraer el grupo de datos especificado que necesita.
