DPS3005 Módulo programable reductor voltímetro amperímetro medidor de voltaje regulador convertidor fuente de alimentación probador de corriente Buck

Módulo programable reductor DPS3005, voltímetro, amperímetro, medidor de voltaje, regulador, convertidor, fuente de alimentación, probador de corriente Buck

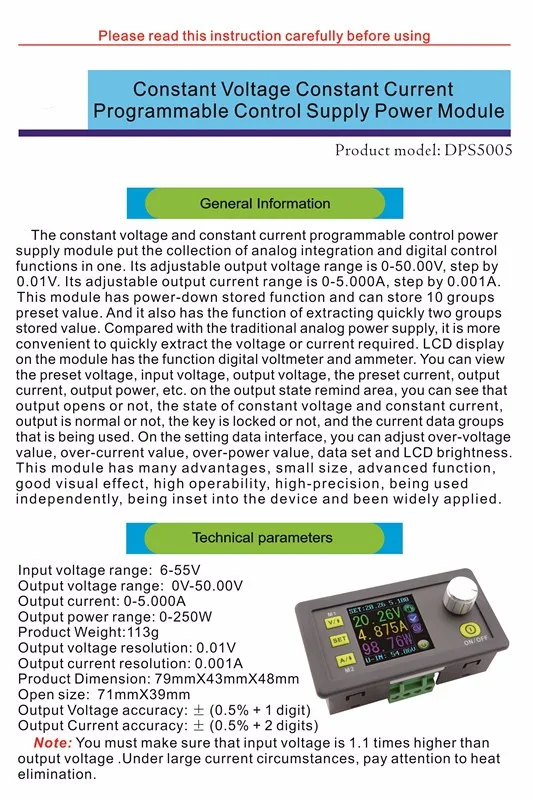

Información general

El módulo de fuente de alimentación de control programable de voltaje constante y corriente constante coloca la colección de funciones de integración analógica y control digital en uno.Su rango de voltaje de salida ajustable es de 0 a 50,00 V, paso de 0,01 V.Su rango de corriente de salida ajustable es de 0-5.000 A, paso de 0,001 A.Este módulo tiene función almacenada de apagado y puede almacenar 10 grupos de valores preestablecidos.Y también tiene la función de extraer rápidamente dos grupos de valor almacenado.En comparación con la fuente de alimentación analógica tradicional, es más conveniente extraer rápidamente el voltaje o la corriente requerida.La pantalla LCD del módulo tiene la función de voltímetro y amperímetro digital.Puede ver el voltaje preestablecido, el voltaje de entrada, el voltaje de salida, la corriente preestablecida, la corriente de salida, la potencia de salida, etc.En el área de recordatorio del estado de salida, puede ver que la salida se abre o no, el estado de voltaje constante y corriente constante, la salida es normal o no, la llave está bloqueada o no y los grupos de datos actuales que se están utilizando.En la interfaz de configuración de datos, puede ajustar el valor de sobretensión, el valor de sobrecorriente, el valor de sobretensión, el conjunto de datos y el brillo de la pantalla LCD.Este módulo tiene muchas ventajas, tamaño pequeño, función avanzada, buen efecto visual, alta operatividad, alta precisión, uso independiente, insertado en el dispositivo y se aplicó ampliamente.

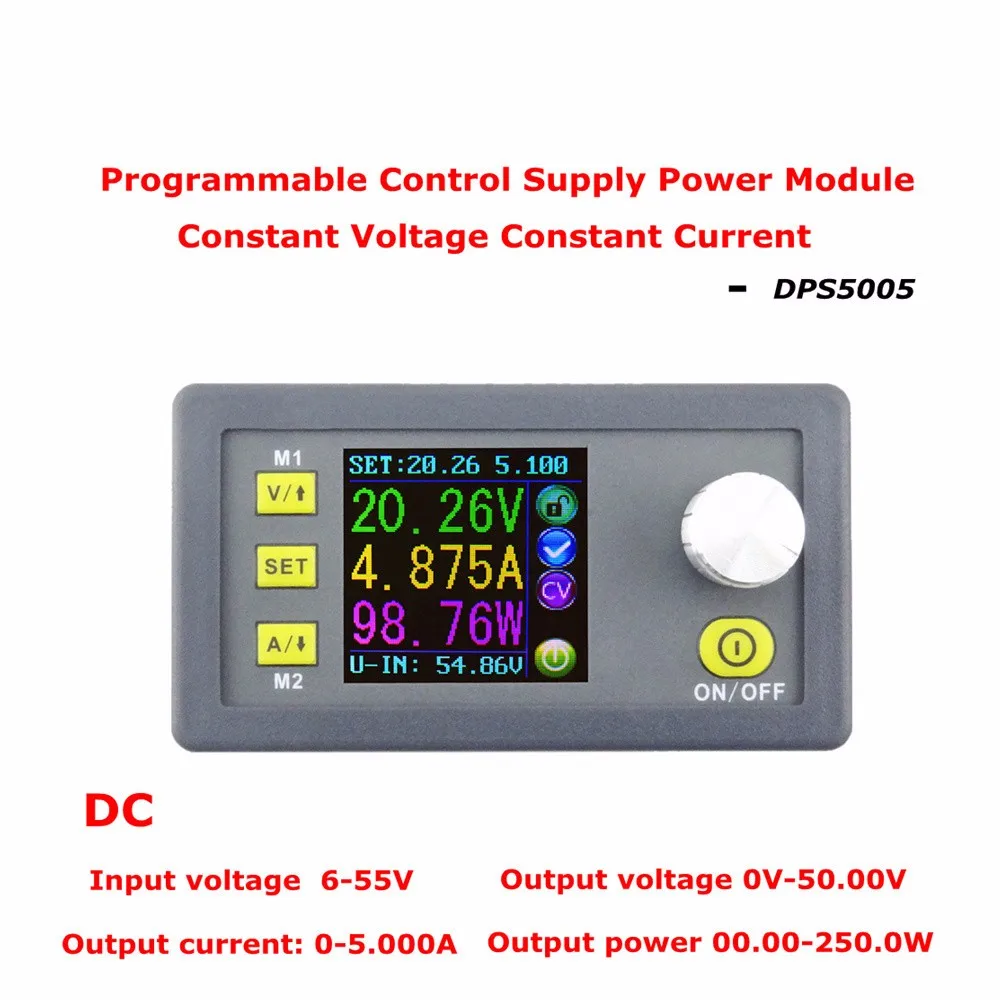

Parámetros técnicos

Rango de voltaje de entrada: 6,00-55,00 V Rango de voltaje de salida: 0 V-50,00 V

Corriente de salida: 0-5.000 A Rango de potencia de salida: 00,00-250,0 W

Peso del producto: aproximadamente 113 g Dimensión del producto: 79*43*48(mm) (largo x ancho x alto)

Tamaño abierto: 71 mm * 39 mm Resolución del voltaje de salida: 0,01 V

Resolución de corriente de salida: 0,001 A Precisión del voltaje de salida: ± (0,5% + 1 dígito)

Precisión de la corriente de salida: ± (0,5% + 2 dígitos)

NOTA: Debe asegurarse de que el voltaje de entrada sea 1,1 veces mayor que el voltaje de salida.En grandes circunstancias de corriente, preste atención a la eliminación del calor.

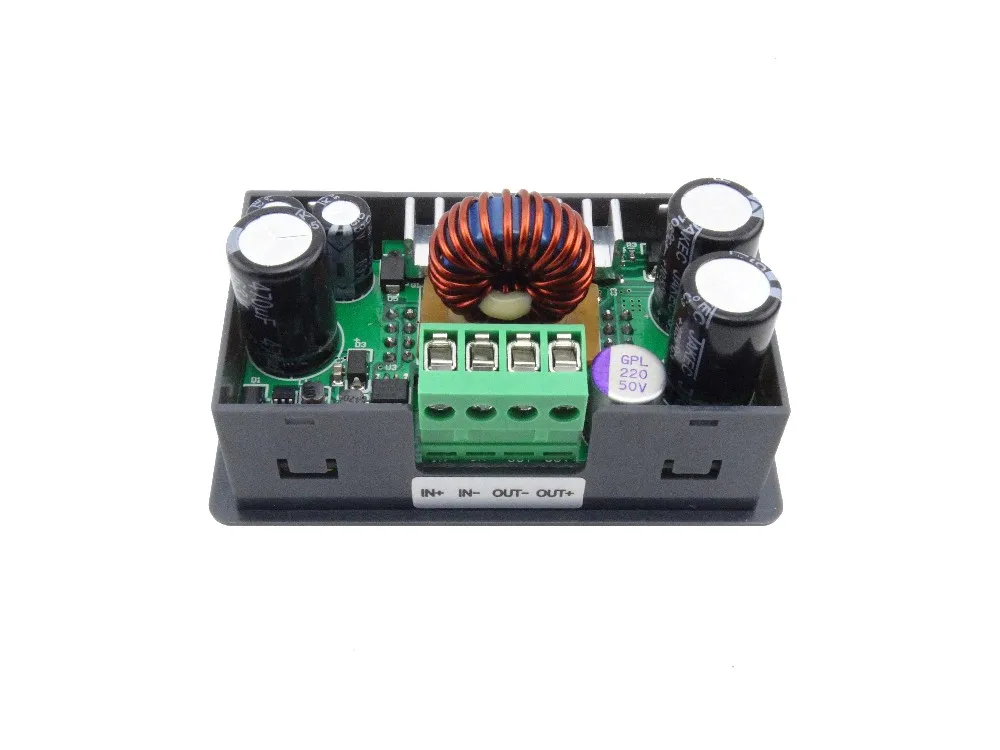

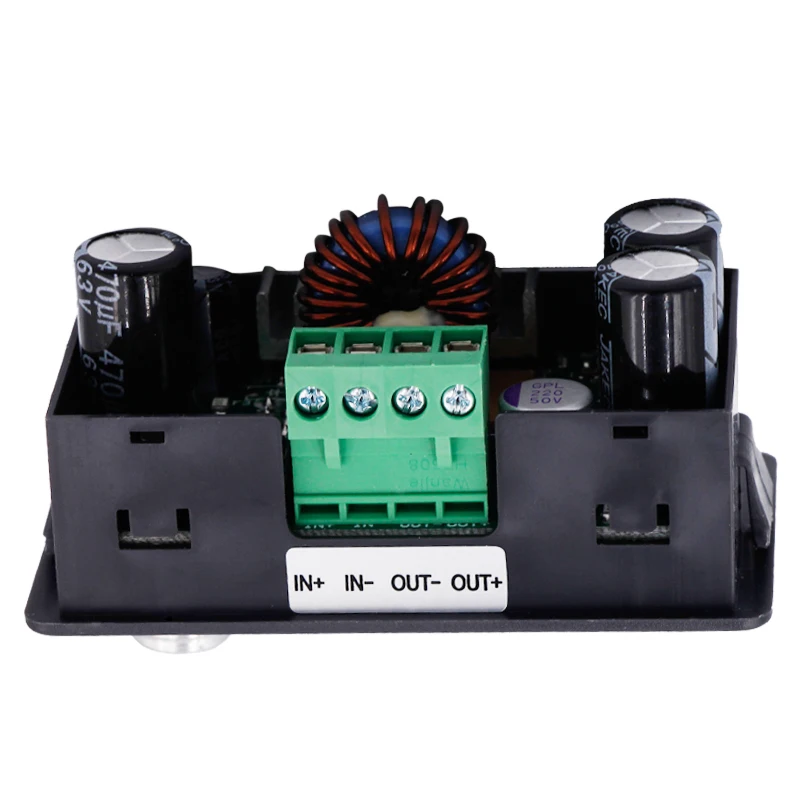

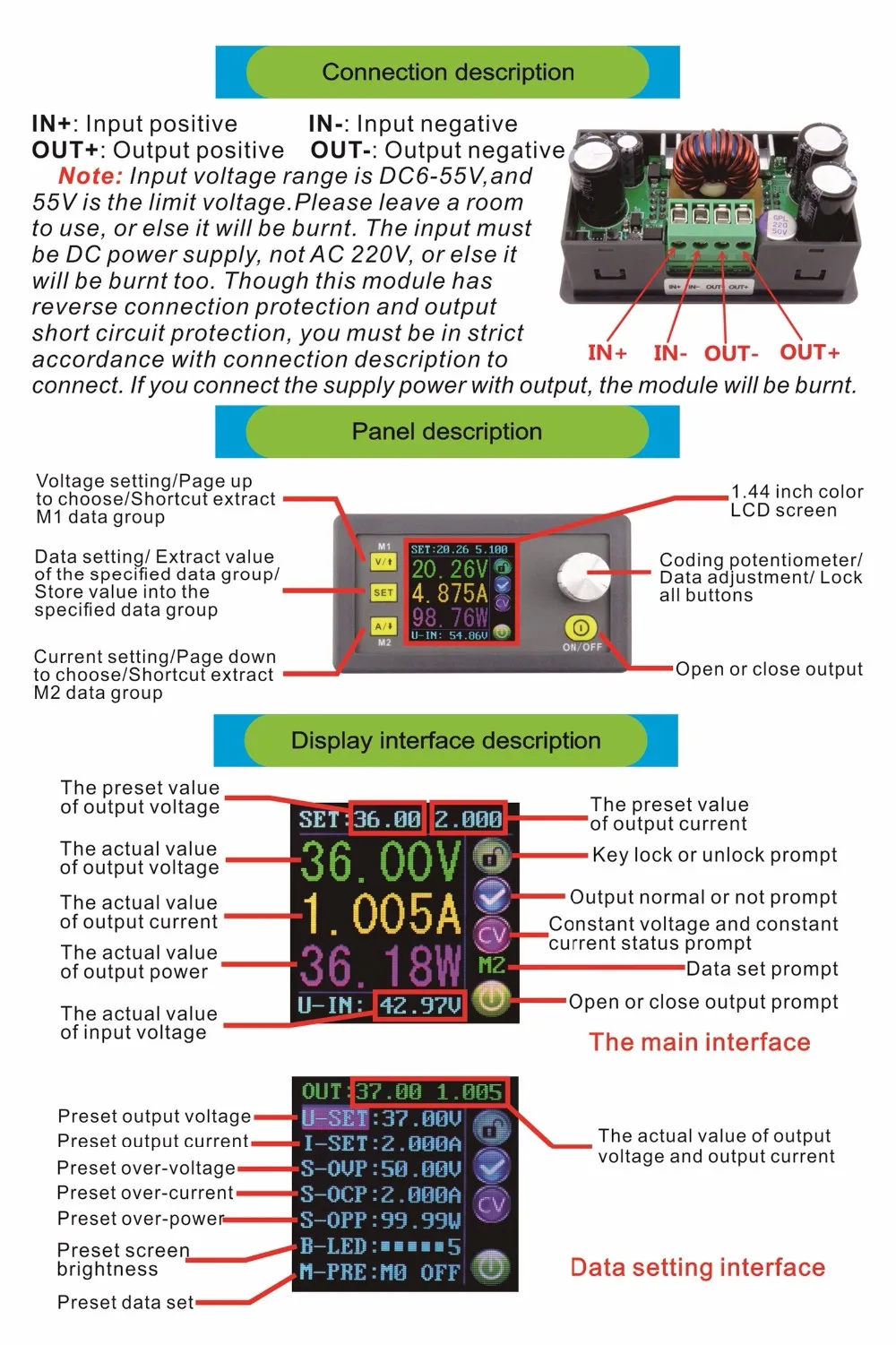

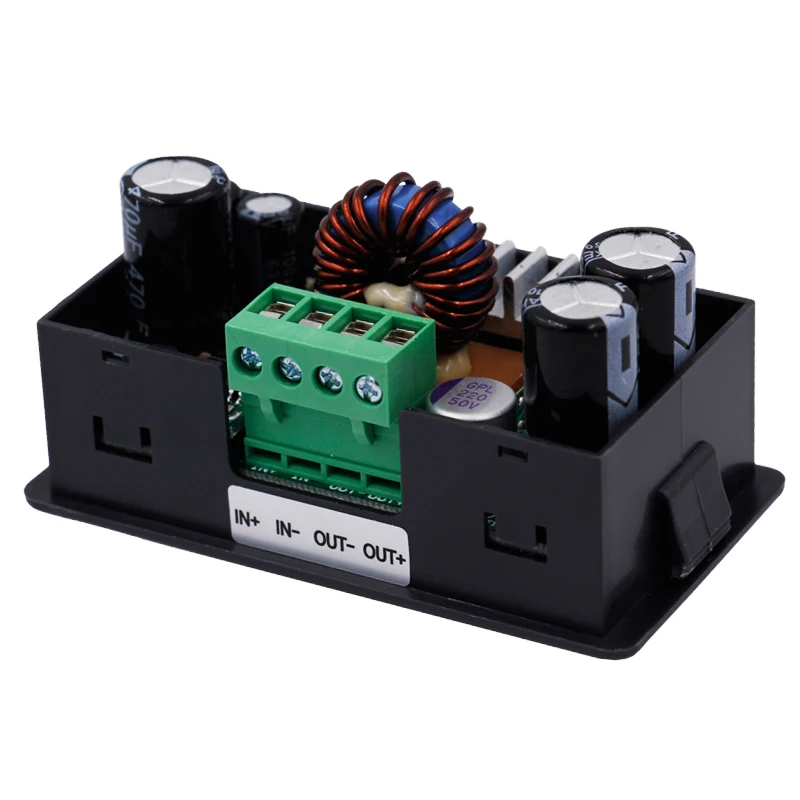

Descripción de la conexión

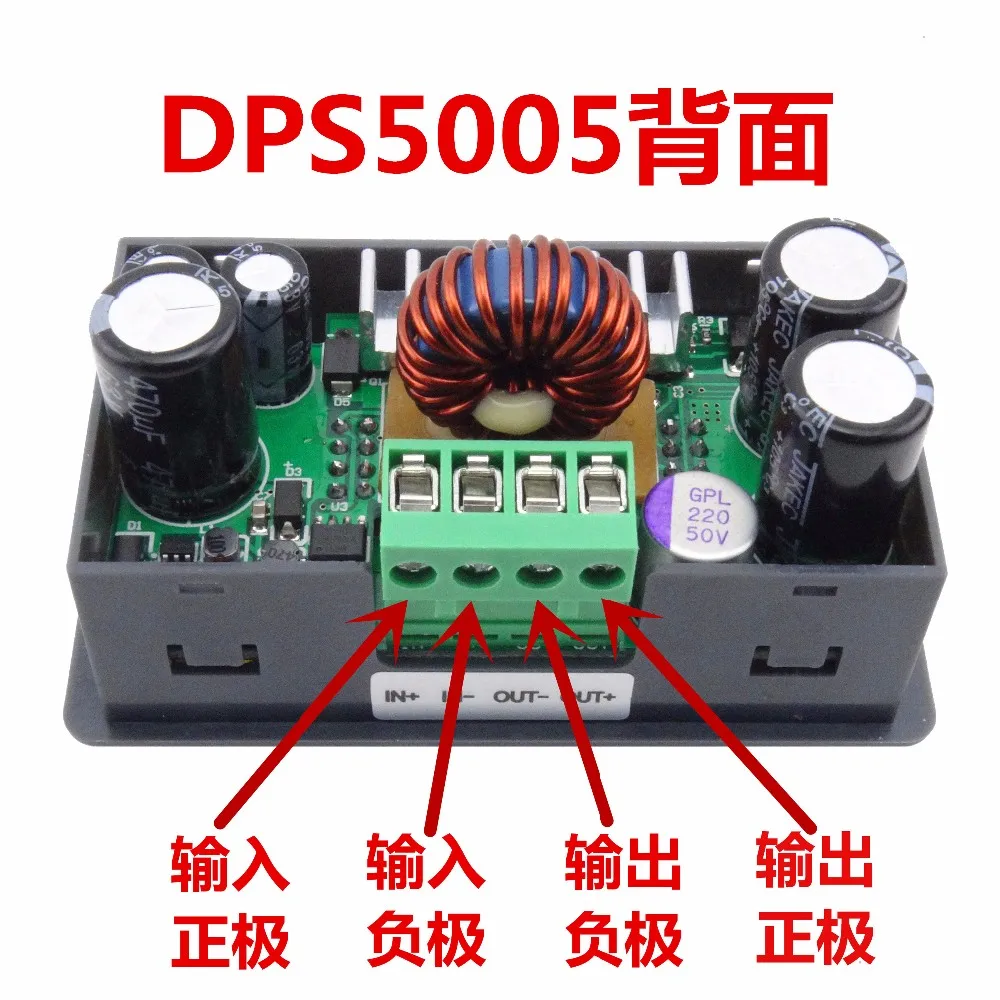

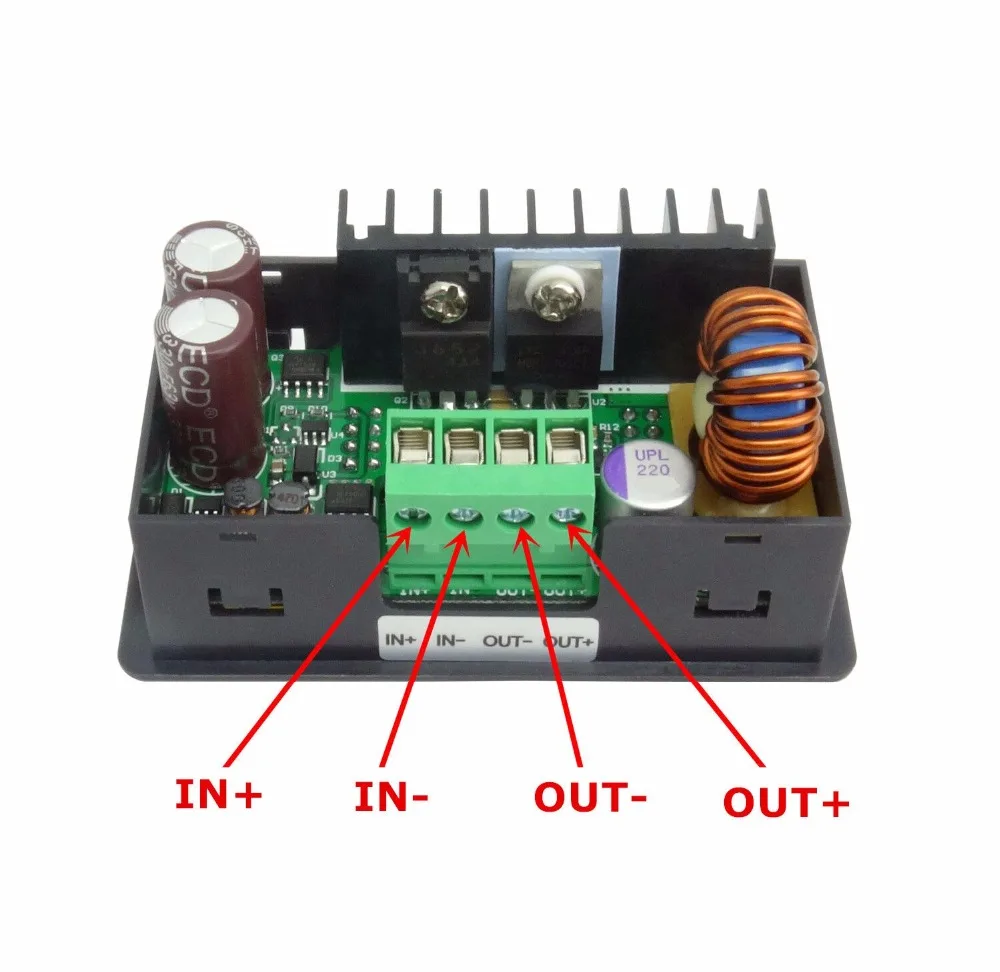

IN+: Entrada positiva IN-: Entrada negativa:

OUT+: Salida positiva: OUT-: Salida negativa

Nota: El rango de voltaje de entrada es DC 6-55V y 55v es el voltaje límite; Por favor deje una habitación para usar.De lo contrario se quemará.La entrada debe ser una fuente de alimentación de CC, no 220 V CA, de lo contrario también se quemará.Aunque este módulo tiene protección de conexión inversa y protección contra cortocircuitos de salida, puede estar estrictamente de acuerdo con la descripción de la conexión para conectarse.Si conecta la fuente de alimentación con la salida, el módulo se quemará.

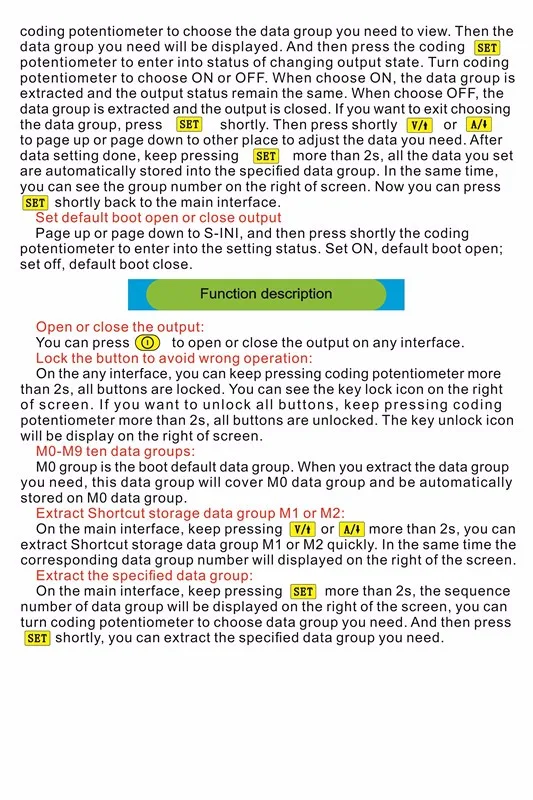

Descripción de la interfaz del panel y la pantalla

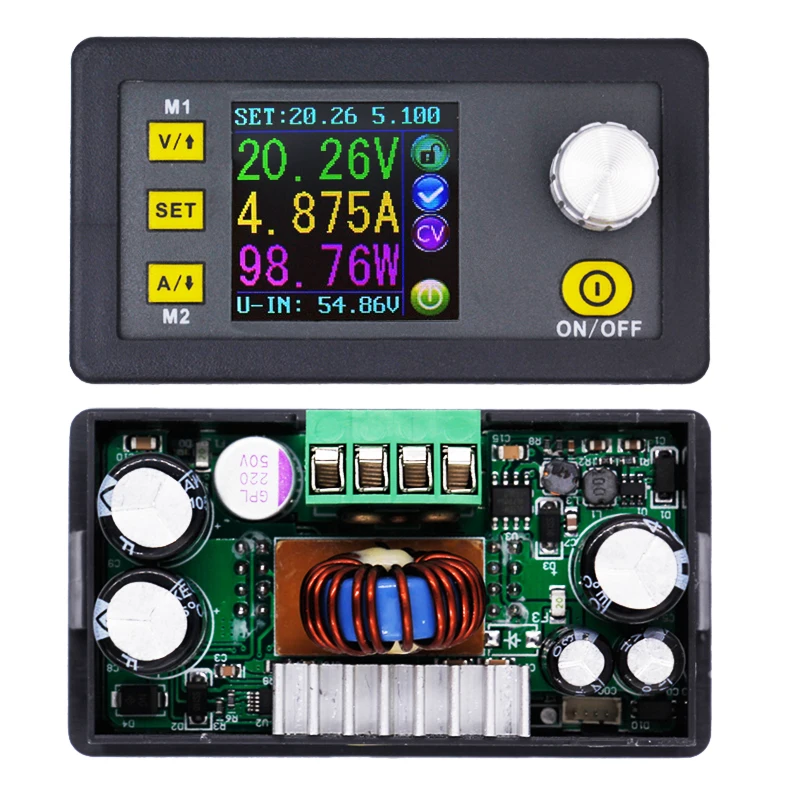

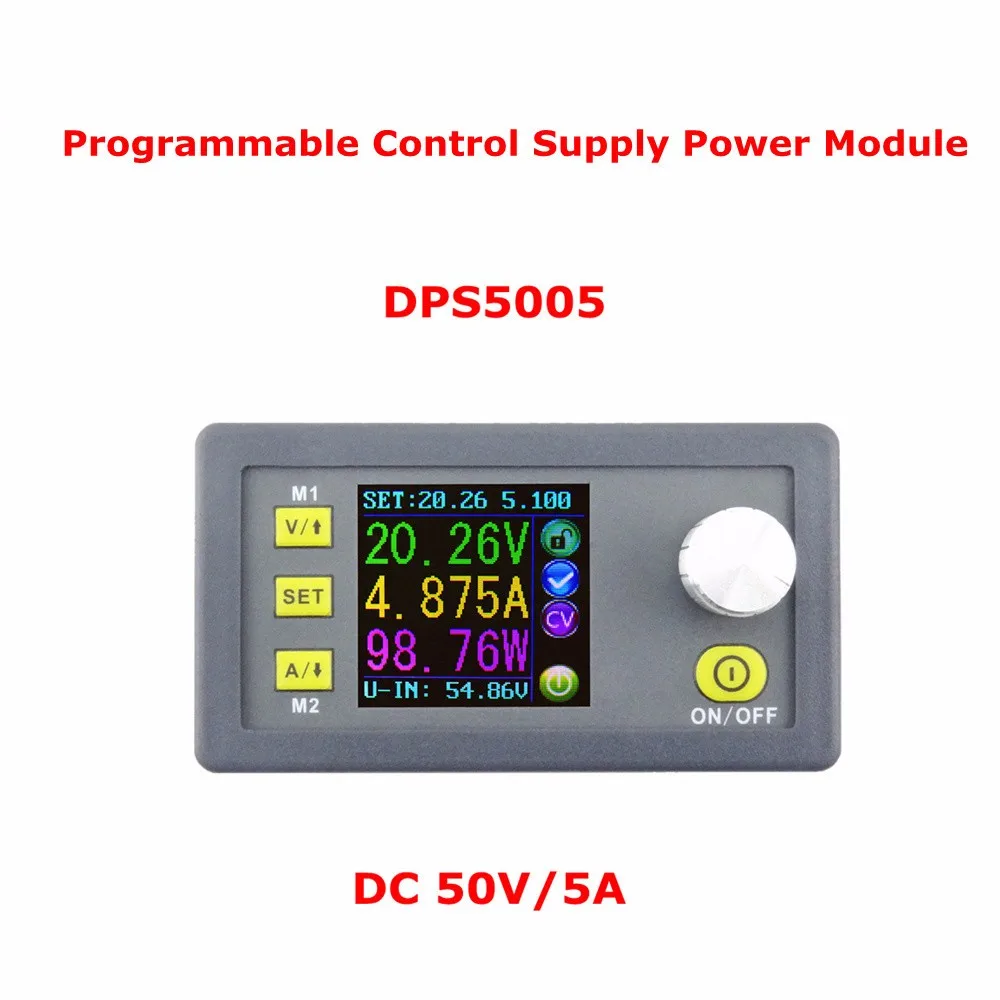

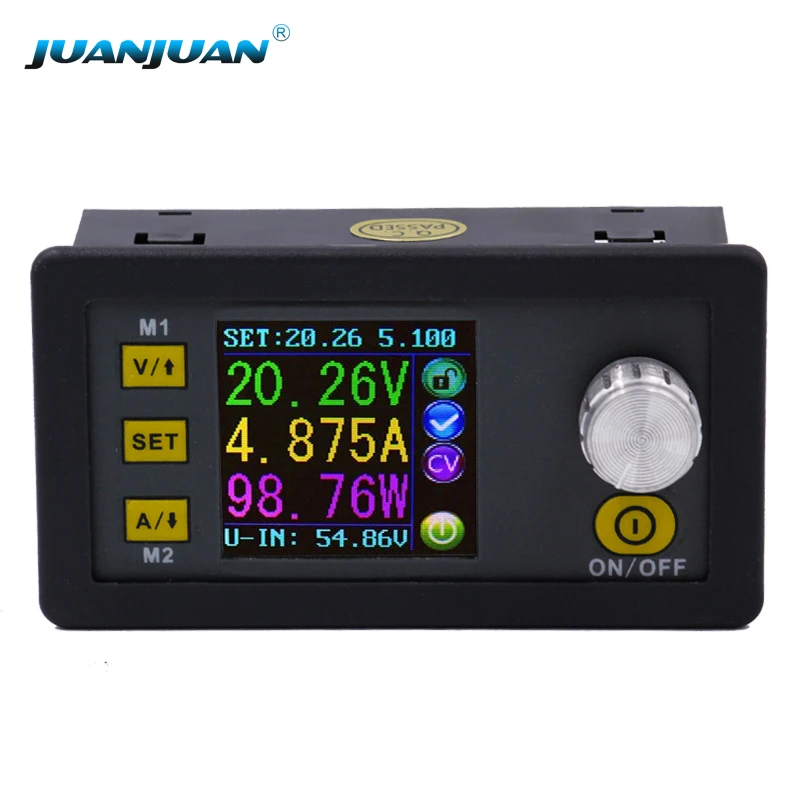

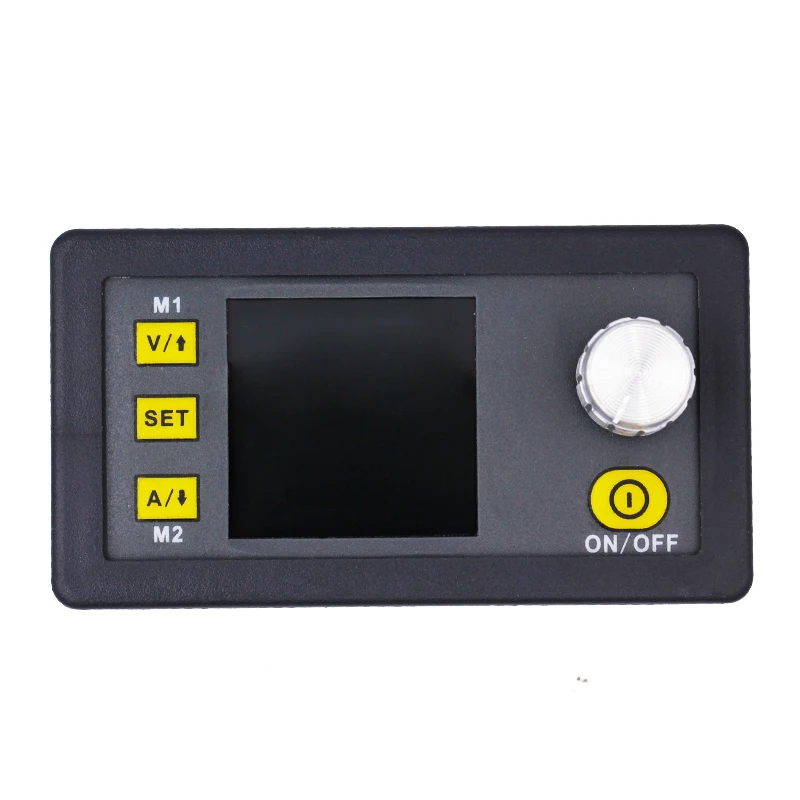

Descripción del panel

1-Configuración de voltaje/Página a elegir/Extracción de atajos Grupo de datos M1

Configuración de 2 datos/ Valor de extracción del grupo de datos especificado/ Valor almacenado en el grupo de datos especificado

Configuración de 3 corrientes/Página hacia abajo para elegir/Extracción de atajos grupal de datos M2

Pantalla LCD en color de 4-1,44 pulgadas

Potenciómetro de 5 codificación/Ajuste de datos/Bloqueo de todos los botones

6- Salida abierta o cerrada

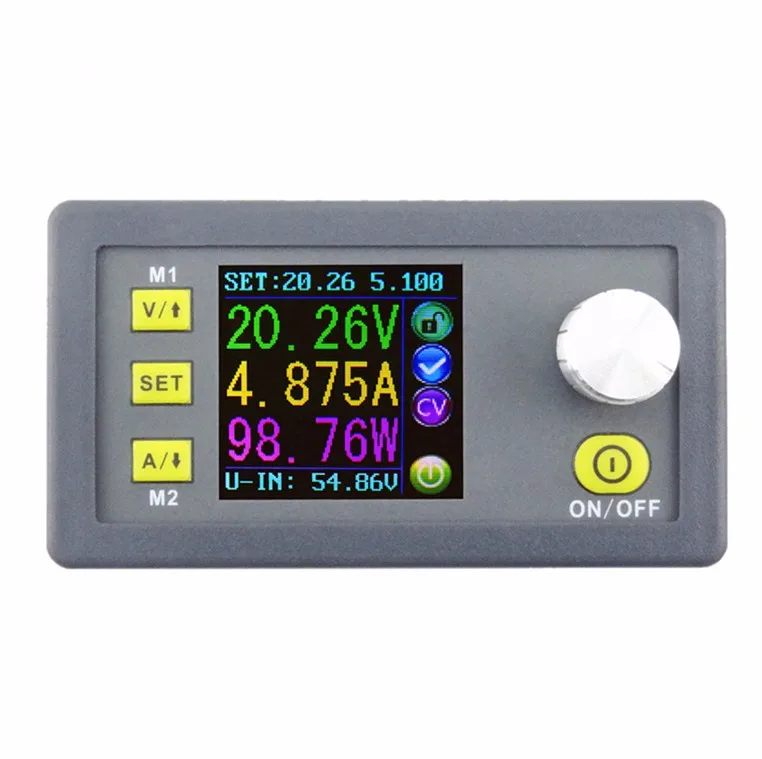

Descripción de la interfaz de visualización

7-El valor preestablecido del voltaje de salida

8- El valor real del voltaje de salida

9-El valor real de la corriente de salida

10-El valor real de la potencia de salida

11-El valor real del voltaje de entrada

12-El valor preestablecido de la corriente de salida
